Umformsimulation
In dem Entwicklungsprozess für Umformprozesse werden regelmäßig Umformsimulationen in Form von FEM-Simulationen eingesetzt. Sie dienen als Entscheidungshilfen für die Bauteilauslegung, Machbarkeitsstudien, Auslegungsilfen für die Werkzeugkonstruktion und der Beschnittoptimierung. Im Entwicklungsprozess bis hin zur Abnahme eines Umformwerkzeugs wird so Zeit eingespart und eine höhere Planbarkeit gewährleistet.Wir setzen die Umformsimulation begleitend in unseren Werkzeugprojekten ein, bieten Sie aber auch als Dienstleistung an. Sie senden uns ihren Methodenentwurf und die Teiledaten, wir nehmen für Sie eine Umformsimulation vor. Sie erhalten eine aussagefähige Analyse der Ergebnisse.

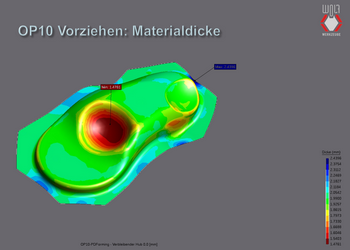

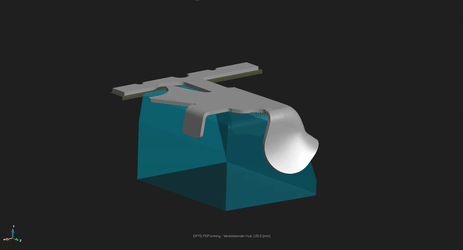

Umformsimulationen können sowohl als Schalensimulationen, als auch als Volumensimulationen vorgenommen werden. Die Volumensimulation ermöglicht die Modellierung der Blechdicke und bildet damit einige physikalische Vorgänge im Umformprozess realitätsnäher ab. Es können einzelne Umformoperationen abgebildet werden, aber auch z.B. der gesamte Ablauf eines Folgeverbundwerkzeugs mit Beschnitt, Umformstationen, Schieber, Lochungen, etc.Zum Einsatz kommt dabei das Softwareprodukt Stampack in Verbindung mit VISI.
Besondere Leistungen:
- Beschnittoptimierung: Auf Wunsch führen wir für Sie eine Optimierung der Beschittkonturen nach Simulationsergebnissen durch (iterativer Prozess)
- Rückfederungskompensation: Treten Rückfederungseffekte auf, müssen diese durch Anpassung der Wirkflächen kompensiert werden. Wir übernehmen diese Aufgabe für Sie und leiten aus der Simulation entsprechende CAD-Flächen ab, die wir Ihnen zur Verfügung stellen. In der Regel ist im Try-Out-Prozess noch eine Feinabstimmung notwendig. Wir unterstützen Sie auch in dieser Phase gerne und optimieren die Wirkflächen mit Hilfe der Optischen Vermessung von Musterteilen. Wirkflächen werden immer als verarbeitbare CAD-Flächen in einem gängigen Datenformat geliefert (z.B. STEP)
- Flächenrückführung: Sowohl die Simulationeergebnisse, als auch die Ergebnisse der Optischen Vermessung liegen orginär als STL-Netze vor. Auf Wunsche können wir mit Hilfe der Flächenrückführung CAD-Modelle daraus entwickeln.
- vollständiger Messbericht: Die Ergebnisse einer Volumensimulation können wie ein reales Musterteil in einem Messbericht ausgewertet werden. Wir erstellen Ihnen einen solchen Messbericht und beurteilen die Maßhaltigkeit des Simulationsergebnisses.
Haben Sie Interesse? Senden Sie uns Ihre Anfrage: anfragen@werkzeugbau-wolf.de
